一、仪器概述

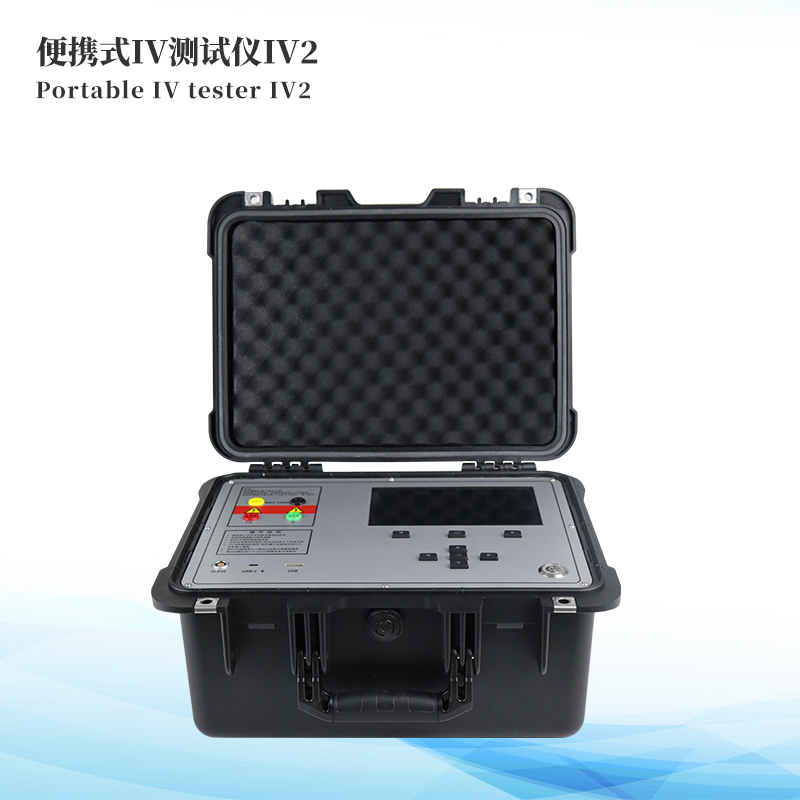

产品为光伏组件IV曲线测试仪，电压测试可达到1500V，电流测试可达20A，能够测试最大30kW的光伏组串。可以测试太阳能电池组件/组串的开路电压、短路电流、最大功率等参数，为用户提供精准、高效的伏安特性测试工具。能够快速检测光伏组串在自然光照下的⼯作特征，设备操作简单，携带⽅便，且配备⾼精度光电辐射传感器与温度传感器，可提供准确的现场辐照度、背板温度数值等参数。

便携式IV测试仪采⽤⼀体式封装技术，操作界⾯功能说明清晰，⼀键式检测数据导出，单块组件/组串检测速度5秒完成，快速精准全⾯的检测功能可作为第三⽅检测机构与电站运维的⾸选配置。整机配备⾼精度的电容负载，同时配备高精度、大量程光电辐射传感器模块，可以更准确的解析IV曲线，具备持续IV扫描优势，助⼒光伏全体系电站的检测。

二、主要功能及特点

1.触摸屏加键盘操作，包含外设接口，充电接口、USB导出接口及485从机模块接口，通过USB导出内部测试数据。

2.室外低照度伏安特性测试，内置通用型STC转换模型，一键式快速检测。

3.内部具备高压隔离电源设计，为用户提供可靠的安全保障。

4.安全防护设计，连续测试自保护机制和硬保护，带过压过流和温度保护。

5.内置大容量锂离子电池，为测试提供充足电力。

6.具备太阳能光伏板温度检测、太阳辐照度检测等环境监测功能。

7.配备可调节光电辐射传感器夹具、按压式温度探头安装工具，适配多尺寸光伏板，测量更精准，安装方便快捷。

8.可测量参数：I-V曲线，P-V曲线，短路电流，开路电压，最大功率，最大电压，电流，太阳能电池板温度，辐照度等。

三、技术参数

1.仪器特性

2.仪器功能

(1)可测量参数：短路电流，开路电压，最大功率，峰值功率点电压，电流，IV、PV曲线。

(2)太阳能电池组件发电量测试、辐射量测试功能及实时功率、辐照度曲线功能。

(3)即时数据转换为STC（标准测试条件）下的数据功能。

(4)测量显示太阳电池组件表面辐照度，太阳电池组件的背面温度。

(5)电流电压检测增益自调节功能，根据接入组件电流电压自动切换测试量程，实现高精度检测。

(6)测试数据自动存储功能，最大可存储30天的测试数据。

(7)测试原始数据点存储，测试波形数据及测试条件存入设备内部存储中。

(8)U盘数据导出功能，将本机内存储的历史测试数据文件直接拷贝到U盘中。

(9)智能电池电量指示功能。

(10)快速短路电流测试功能。

(11)过压过流保护功能。

3.仪器测量详细参数指标

四、产品功能及优势

1.产品功能

(1)单组件测试：便携式光伏IV曲线测试仪具备单组件IV/PV测试功能，最快5S显示测试结果，单组件检测更为精准，检测更快速。

(2)组串测试：设备提供太阳能电池板组串测试功能，最大支持开路电压1500V/短路电流20A的组串参数，可快速测试出光伏整串的开路电压、短路电流、最大功率点等参数，并快速筛选不同组串之间的电性能。

(3)连续测试：便携式IV测试仪具备连续测试功能，配置相关参数可实现IV/PV、总辐射量、发电量的连续测试功能，并自动存储测试数据。

(4)辐照度测量：将光电辐射传感器使用配套安装夹具平行于太阳能电池板安装，测量实时辐照度。

(5)背板温度测量：使用按压式安装工具，安装温度传感器探头，紧贴太阳能组件背板，背板温度测量更准确。安装拆卸更便捷。

2.产品优势

(1)⾼精度曲线测试

采用高精度电容式负载搭配高速采样算法实现从开路电压（Uoc）到短路电流（Isc）的全范围扫描，整个测试周期控制在毫秒（ms）级，有效规避辐照度波动带来的误差，实现高精度IV、PV曲线测量。单组件检测更精准快速。

(2)自动量程切换

针对不同规格的组件/组串的电流电压，内部自动切换测试量程，实现更精准的组件/组串参数测量。

(3)测试数据自动存储

IV曲线、PV曲线、总辐射量、发电量测试数据及当次测量环境参数自动存储，原始电压电流数据自动存储，支持U盘导出方便后续分析处理。

(4)持久续航

内置⾼容量锂电池，长达9H持续续航为测试提供充⾜电⼒。

(5)⾼压隔离设计更安全

设备内部具备⾼压隔离电源设计，为⽤户提供可靠的安全保证，开路电压最⼤测试范围可到1500V，提供⾼达30KW光伏阵列测试功能。

(6)触摸屏操作

主机操作触摸屏加按键的操作⽅式，⾼亮的液晶屏幕可在阳光下显⽰更为清晰，整机包含丰富的外设计接口。

(7)国标行业基准

◎IEC61215-2005地⾯⽤晶体硅光伏组件—设计鉴定与定型

◎IEC61646-2008地⾯⽤薄膜电池设计与鉴定规范

◎CGC/GF003.1：2009并⽹光伏发电系统⼯程验收技术规范第1部分：电⽓设备

◎GB4793.1-2007/IEC60010-1测试、控制和实验室⽤电⽓设备的安全要求

◎IEC60904-22007标准太阳电池的要求

◎IEC60891-2009光伏器件的IV实测特性的温度和辐照度修正⽅法
