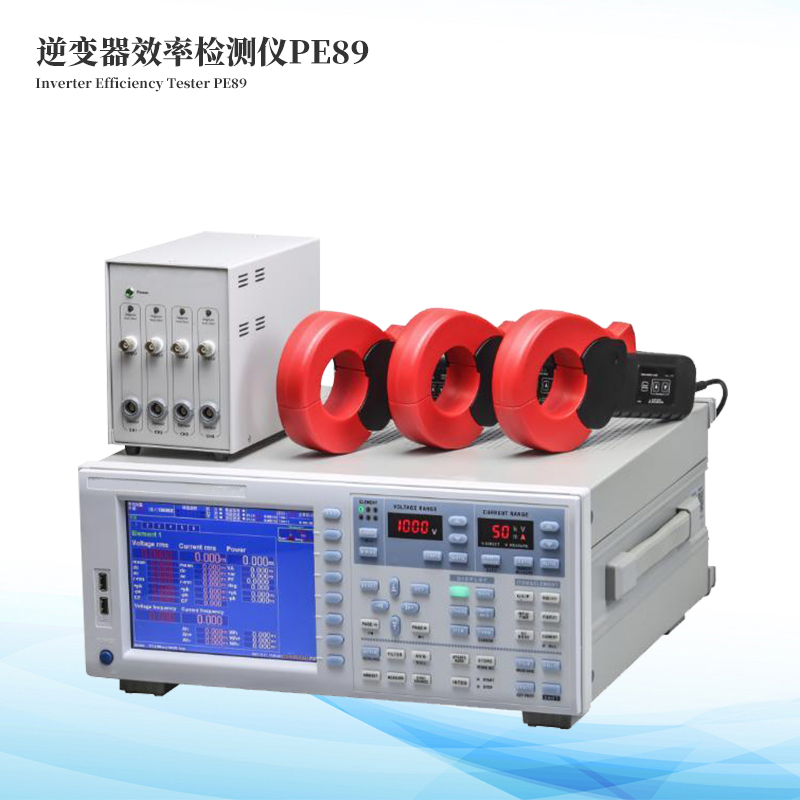

光伏逆变器效率检测仪
产品型号：JD-PE89
产品价格：电议优惠
产品品牌：竞道光电
山东竞道光电是光伏逆变器效率检测仪专业厂家，光伏逆变器效率检测仪生产经验丰富，光伏逆变器效率检测仪型号齐全，质量保证，欢迎来电咨询！
15666886209
点击咨询
产品目录
Product Center
推荐文章
联系我们
联系人：王经理
电话：15666886209（微信同号）
Q Q：249516825
地址：山东省潍坊高新区光电路155号潍坊高新区光电产业加速器（一期）1号楼
产品详情
一、产品特点：
1、1-6通道自由选配，可扩展电机模块（扭矩转速传感器接口），多模式，多量程选择；
2、应用FPGA+ARM处理器，16位AD芯片，6通道电压、电流同时采样；
3、精度：0.05级，±（读数0.05%+量程0.05%）；
4、带宽：DC&0.5Hz-300KHz，采样率：200KS/S，数据更新周期自由可调（50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s），最快可到10ms；
5、电压量程（1000V/1500V)，8个档位，支持手动/自动切换；8个档位：15V、30V、60V、100V、150V、300V、600V、1000V；
6、电流量程：50A或者5A（外接电流传感器），8个档位，支持手动/自动切换；支持扩展多种类型的外部电流传感器接口（如DC1V/DC10V/DC200mA/DC1A等）
选择50A输入单元，8个档位：200mA、500mA、1A、2A、5A、10A、20A、50A
选择5A输入单元，8个档位：20mA、50mA、100mA、200mA、500mA、1A、2A、5A
7、1-500次谐波测试，支持基波范围10Hz-10kHz，并可扩展间谐波测试功能；
8、数字滤波器：截止频率为0.5KHz～100kHz，10KHz以内步长100Hz连续可调，10KHz上步长1KHz连续可调；频率滤波器：截止频率为5Hz～100kHz连续可调；
9、支持多种窗口任意组合显示，例如：数值、波形、趋势、棒图、矢量图任意组合。
10、通讯接口丰富，标配:USB、RS232、RS485和以太网口。
11、8寸彩色液晶触摸屏800*600点，操作更便捷。
二、规格
| 输入类型 | 电压浮置输入、电阻分压方式电流浮置输入、分流器方式 |
| 测量量程 | 电压量程（1000V/1500V)， 8个档位，支持手动/自动切换；8个档位：15V、30V、60V、 100V、150V、300V、600V、1000V； 电流量程：50A或者5A（外接电流传感器），8个档位，支持手动/自动切换；支持扩展多种类型的外部电流传感器接口（如DC1V/DC10V/DC200mA/DC1A等） ；选择50A输入单元，8个档位：200mA、500mA、1A、2A、5A、10A、20A、50A ；选择5A 输入单元，8个档位：20mA、50mA、100mA、200mA、500mA、1A、2A、5A； |
| 输入阻抗 | 电压输入电阻：1MΩ电流输入电阻：4mΩ（40A），100mΩ（5A） |
| 线路滤波器 | 硬件滤波、数字滤波自动切换。截止频率500-100kHz可调。 |
| 频率滤波器 | 硬件滤波、数字滤波自动切换。截止频率10-50kHz可调。 |
| AD转换器 | 采样周期约为5uS （速率200k/S）精度：16位电压电流同时转换 |
| 校零方式 | 每次换量程时或每次改变测量模式时校准零点。 |
| 量程切换 | 可以按输入单元设置量程可以所有单元统一设置量程 |
| 显示器 | 8英寸彩色液晶显示器 |
| 全屏像素 | 800*600点（H*V） |
| 显示更新周期 | 约每秒3次 |
| 自动量程功能 | 具备自动量程功能 |
| 可测试项目 | 电压：Urms：真有效值 Umn： 校准到有效值的整流平均值Udc： 简单平均值 Urmn：整流平均值Uac： 交流成分电流： Irms：真有效值 Imn： 校准到有效值的整流平均值Idc： 简单平均值 Irmn：整流平均值Iac： 交流成分有功功率、视在功率、无功功率、功率因数、相位差、频率、U+pk、U-pk、I+pk、I-pk、P+pk、P-pk、峰值因数、WP、WP+、WP-、q、q+、q- …… |
| 抗干扰性 | 抗干扰环境的影响：测量输入：量程的±20%以内 |
| 工作电源 | AC 85V~265V 50/60Hz |
| 工作环境 | 温度：(0～40)℃；湿度：(20%～75%)RH；大气压力： (86～106)kPa |
| 整机功耗 | <25VA |
| 外观尺寸 | 外形最大尺寸：宽×高×深 （442×198×435）。 |
